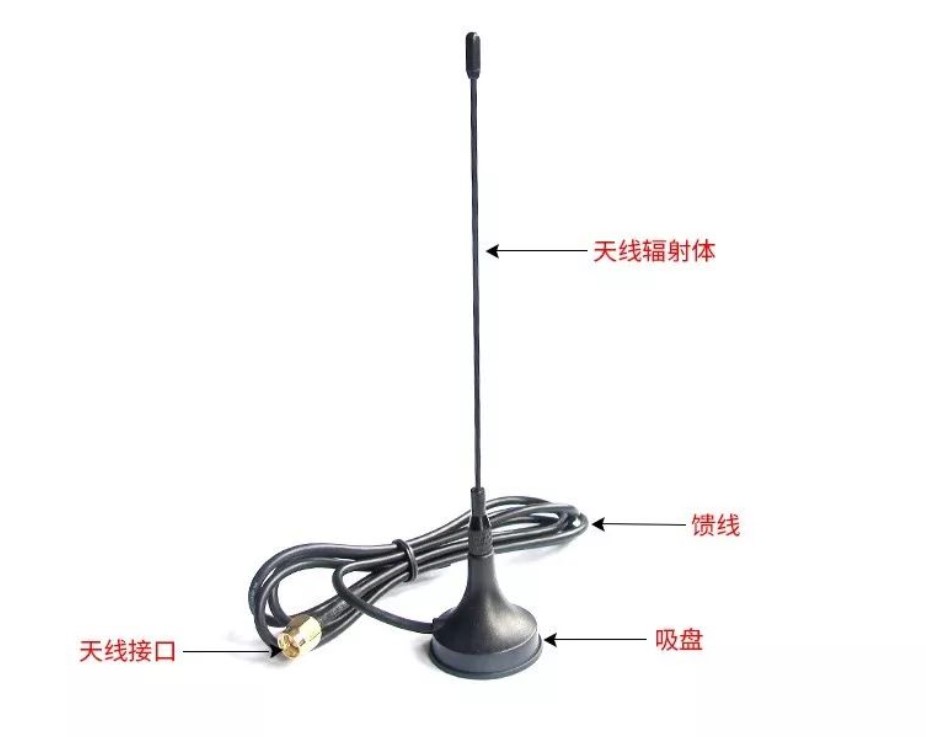

我们先说说吸盘天线的构成，市面上常规的吸盘天线主要由：天线辐射体、强磁吸盘、馈线、天线接口这四块构成（如下图）。

1、天线辐射体材质有不锈钢、纯铜、记忆合金等材质，形态一般为鞭状或者杆状。吸盘天线辐射体实际上就是一个单极（鞭状）天线，他是对称振子的一臂垂直于一个理想导体平面（地面）上。根据天线原理，线天线的谐振频率为1/2波长整数倍，由镜像原理，在理想无限大平面上，吸盘天线的理想最小电尺寸为1/4波长，如果要提高增益，可以采用中部加感同时提高天线辐射体的长度（1/4波长整数倍）。

2、强磁吸盘的作用是固定整个天线及保证吸盘天线与被吸的金属导通接触。

3、馈线一般有rg系列（rg58、rg174），3d线材等。

4、天线接口常见的有：n头、sma、bnc、tnc、i-pex等接口类型，其中吸盘天线常用的接头有n头、sma、bnc、tnc等，分公母，选择天线的时候一定要购买与设备匹配的接头。
