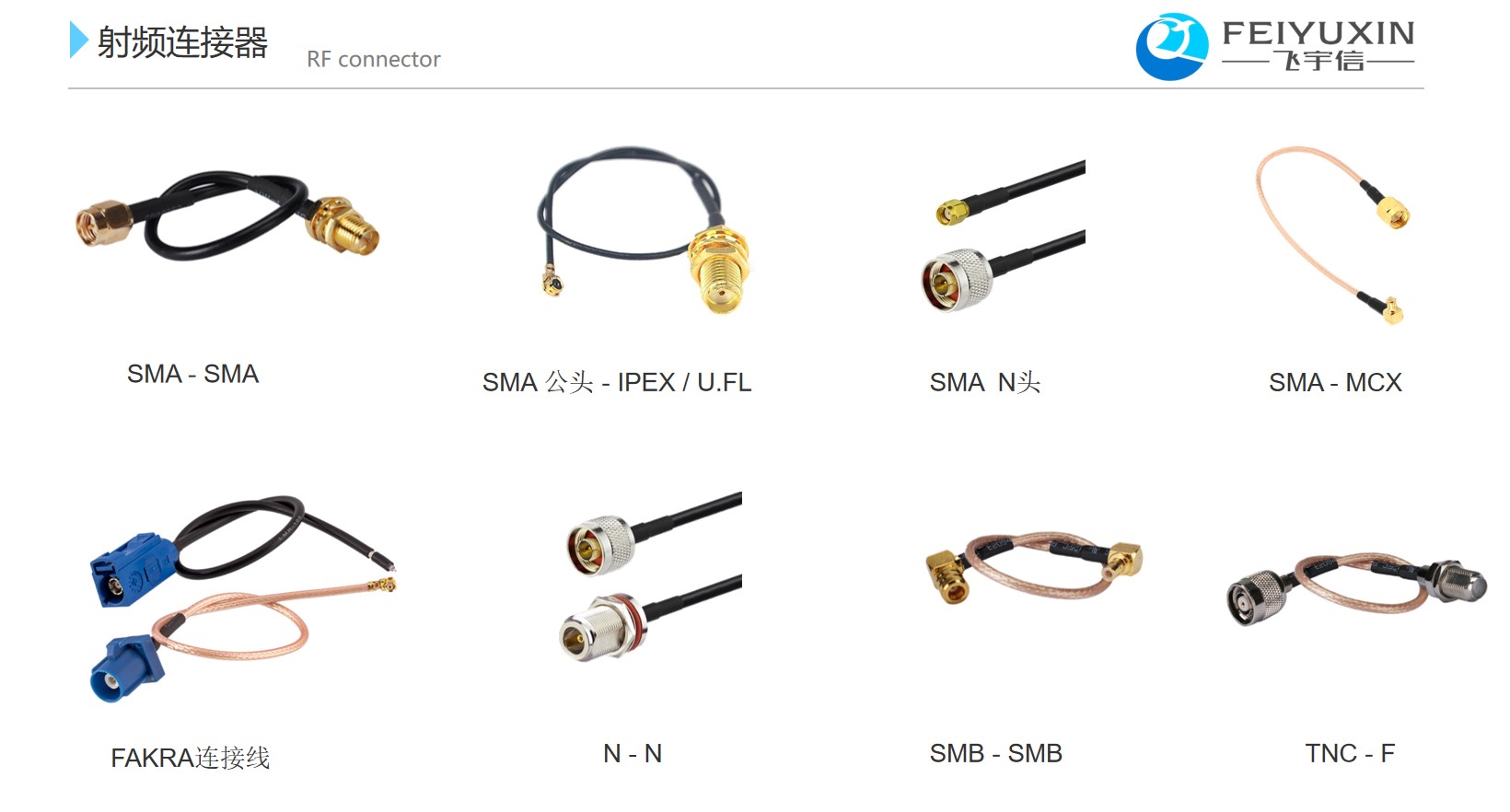

同轴连接器的基本结构包括:中心导体(阳性或阴性的中心接触件); 内导体外的介电材料,或称为绝缘 体;最外面是外接触件,该部分起 着如同轴电缆外屏蔽层一样的作用, 即传输信号、作为屏蔽或电路的接地元件。 同轴连接器主要分为:sma、 smb、bnc、tnc、smc、n型、 bma等。

1、sma

sma系列连接器是一种应用广泛的小型螺纹连接的同轴连接器，寿命长，性能优越、可靠性高，广泛用于微波设备和数字通信设备的射频回路射频同轴电缆或微带。

在无线设备上常用于单板上的gps时钟接口及基站射频模块的测试口。现阶段手持对讲机最常见的接口，已经很普遍。

2、smb

smb型同轴连接器是一种小型的推入锁紧式射频同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。在无线设备上常用于基站侧e1传输电缆连接基站ddf小传输盒使用。

3、bnc

bnc型同轴连接器是一种卡口式射频同轴连接器，具有连接迅速、接触可靠等特点，广泛用于无线电设备和电子仪器领域连接射频同轴电缆。现今用于监控、无线电、检测仪上等一些经常需要随时更换的设备上面。

4、tnc

tnc型同轴连接器是一种螺纹连接器式射频同轴连接器，具有工作频带宽、连接可靠、抗震性能好等特点，共无线电设备和仪器中连接射频同轴电缆用，特别适用于在震动条件下的移动通信设备中。

5、n型

n型系列同轴连接器是一种具有螺纹连接器结构的中大功率连接器，具有抗震性强、可靠性高、机械和电气性能优良等特点，广泛用于震动和环境恶劣条件下的无线电设备和仪器中连接射频同轴电缆用。

常用于gps天馈线，射频模块的射频连线，避雷器、功分器、合路器等接头。

6、din

din型（也叫7/16或l29）系列同轴连接器是一种较大型螺纹连接的连接器，具有坚固稳定、低损耗、工作电压高等特点，且大部分具有防水结构，可用于户外作为中、高能量传输的连接器，广泛用于微波传输和移动通信系统中。
