可用的大量 rf 连接器可能会让人不知所措，但它们都只有几个关键参数。连接器最明显的特征是其物理尺寸。其他考虑因素包括功率处理和频率范围能力。为确保最大功率传输，连接器的特性阻抗应与电源和负载相匹配。所有这些特性，以及连接器的耐用性和成本，都必须针对每种应用加以考虑。

射频应用中最常见的连接器类型有公头和母头配置、标准和精密等级、高频和某些情况下的高功率版本。

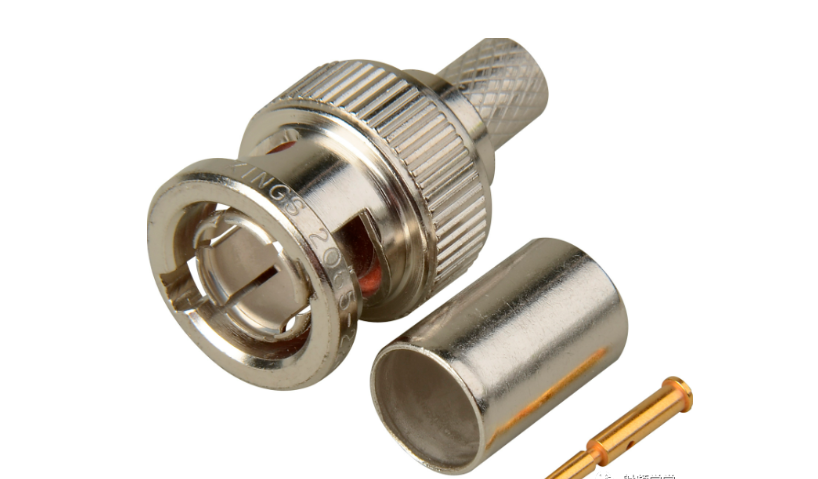

bnc 连接器可能是测试和测量领域中使用最广泛的连接器之一。它由贝尔实验室在 1950 年代初期开发，通常用于射频测试设备（如音频和信号发生器、示波器和放大器）的低功率互连。便宜的 bnc 使用卡口固定环来提供快速的配合/解配合动作，并且还可以防止意外断开。bnc 连接器通常设计为提供 50 或 75 欧姆的特性阻抗，具体取决于应用。bnc 连接器通常额定用于 dc – 4 ghz 频率范围；但是，它们很少在 500 mhz 以上使用。虽然它们能够处理高达 1 ghz 的 80 – 100 瓦平均功率，但它们通常没有最大额定功率。

tnc 连接器只是 bnc 连接器的螺纹版本。它提供了更安全的连接，从而减少了 bnc 可能出现的振动问题。tnc 将在比 bnc 更高的频率下工作，并且还有大功率 tnc 版本可用。

sma 型连接器是在 1960 年代开发的，已被证明是低功率、高频应用中非常受欢迎的选择。它最初旨在用于 141 型半刚性同轴电缆，其中中心导体用作中心引脚。它的用途后来扩展到焊接在中心引脚上的柔性电缆。它由一个内接触环和一个通过卡环连接的六角夹紧螺母组成。使用特殊扳手来达到正确的扭矩；通常为 5 磅英寸。有不同的版本可供选择，例如高频、自锁和精密。sma 通常用作射频板、微波滤波器和衰减器的互连，其工作频率高达 18 ghz。精密版本将频率上限扩展到 26.5 ghz。虽然 sma 将与 2.92mm/'k'、3.5mm 和 apc-3 配合使用。
