 将卫星发射出来的电磁波转换成电流，由于gps信号是圆极化波，所以所有的天线都是圆极化工作方式。gps天线按位置分为内置和外置天线，其中内置天线又分无源天线和有源天线。

1、无源天线

      如平板式天线，主要是陶瓷介质，大多是正方型设计，尺寸有25*25到12*12mm，面积越大，共振频率越高，由于不要电源供电，所以叫无源天线。

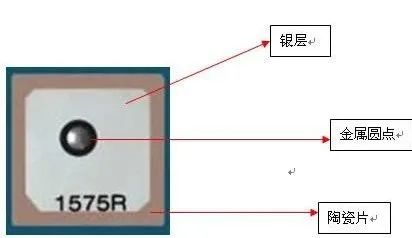

银层：

       陶瓷天线的表面银层可以影响天线的共振频率,理想的频点是1574.42mhz,在时间制作中可以调整银面形状来调频点.

陶瓷片：

      陶瓷粉末的好坏和烧结工艺直接影响它的性能,市面上的陶瓷片尺寸主要有25*25,18*18,15*15 12*12等.陶瓷片的面积越大,共振的频率越高.

2、 有源天线

      顾名思义就是要供电的天线模块,是由陶瓷天线、lna（低噪声信号模块）、线缆、接头组成、外加一个密封防水圈。

lna：

    是将信号放大和滤波，前级lna的增益必须配合后级lna的增益，gsc3f（sirf公司产品）要求信号的输入前总增益不得超过29db，否则信号产生过饱和自激。

线缆：

      选择上要求阻抗匹配，阻抗一般为50欧姆。

有源天线的特点：高增益、抗干扰性强，如何选择用有源天线还是无源天线呢？

      a、如果芯片内有lna，建议用无源，如果无，则要有源天线，关键是芯片的天线输入脚能不能馈电

      b、有源天线大，可以做外接天线。

 3、螺旋式天线

      就是由4条特定弯曲的金属条组成，不需要任何接地，具有微波天线和垂直天线的特性，使天线任何方向都有3db的增益，具有360度的接收能力。

螺旋式天线特点：

      a、如果地面干扰源较多，不适应用，因为天线有全向接收能力，会将干扰源的信号也放大，干扰了卫星信号。

      b、现在的螺旋天线引进了巴仑电路，增强了抗干扰性，但是价格偏高。

gps天线参数（有源天线）

      a、工作频率：1575.42mhz（可偏2m）

      b、输入组抗：50欧姆

      c、vswr小于或等于1。5

      d、带宽：正负5mhz

      e、增益：26dbm

      f、躁声值：1.5db

gps天线的接口

      sma，又叫反极性公头，就是内部有螺纹，中间是触点为针，这是最常用的，标准的sma接口是有两个器件组合用，一公一母，如公的接口是内螺纹 针，那么母的接口就要外螺纹 孔gps天线类型和特点焊在主板

上（母插座），接天线（公天线）还有一种叫rp-sma，是与上面相反，它是外螺纹 针，内螺纹 孔。
