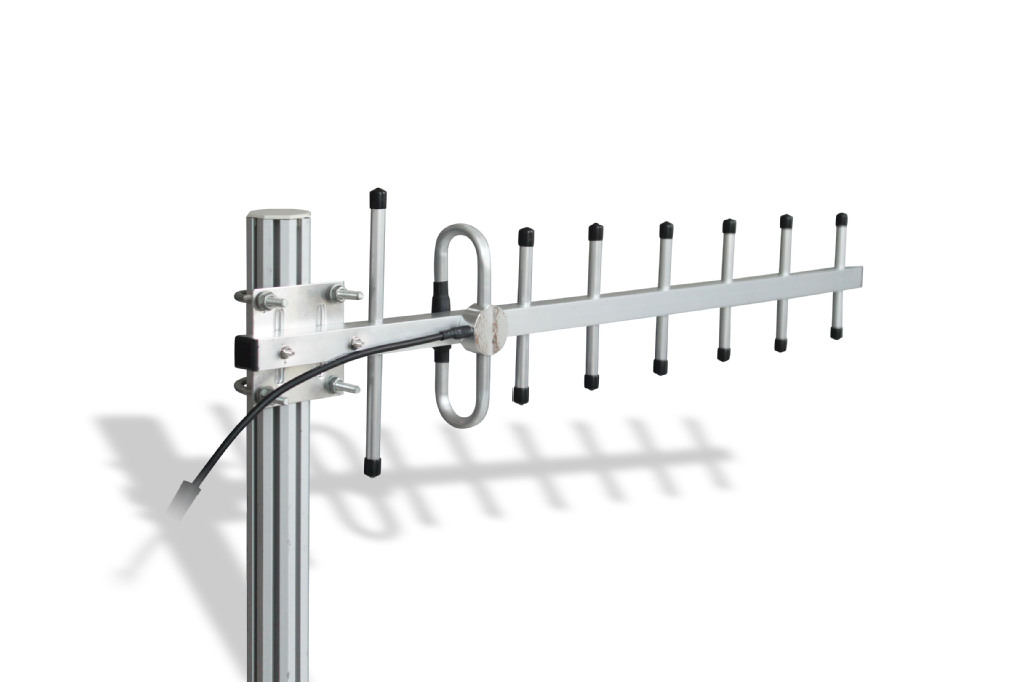

八木天线，作为一款经典的定向天线，在hf、vhf以及uhf波段应用广泛。八木天线由一个有源振子（一般用折合振子）、一个无源反射器和若干个无源引向器平行排列而成的端射式天线。

影响八木天线性能的因素很多，八木天线的调整也比其他天线复杂一些。主要调整天线的两个参数：谐振频率和驻波比。即将天线的谐振频率调整在435mhz附近，并且使天线的驻波比尽可能接近1。

将天线架起距地面约1.5m，接上驻波表开始测量。为减小测量误差，连接天线至驻波表及电台到驻波表的电缆尽量短一些。三个地方可以调节：微调电容的容量、短路棒的位置和有源振子的长度。具体调整步骤如下：

（1）将短路棒固定在距横杆5～6cm处；

（2）发信机频率调至435mhz，调节瓷片电容使天线的驻波最小；

（3）从430～440mhz，每间隔2mhz，测量出天线的驻波，将所测数据作图或列表。

（4）观察驻波最小时所对应的频率（天线谐振频率）是否在435mhz附近，若频率偏高或偏低，可更换一根稍长或稍短几毫米的有源振子重新测量驻波；

（5）稍许改变短路棒位置，反复细调瓷片电容，使天线驻波在435mhz附近尽可能小。

天线调整时每次调节一处，这样容易找出变化规律。由于工作频率较高，各项调节的幅度都不要太大。如串接在γ棒上的微调电容调整好的容量大约是3～4pf，改变零点几皮法（pf）都会引起驻波很大变化。另外，横杆长度、电缆位置等许多因素也会对驻波的测量产生一定的影响，这是我们在调整过程中需要注意的。
